Дисплей говорить мовою своєї станції

Дисплей, або табло, у кабіні чи на поверсі показує номер поверху й стрілку напрямку, але сам поверхів не рахує — ці дані йому передає станція керування. Тому дисплей підбирають спершу під систему керування й спосіб, яким вона передає дані, а вже потім — за розміром і місцем встановлення.

• Паралельне підключення — станція видає код поверху окремими проводами. Плата Arkel ARL-300, наприклад, має виходи на 7-сегментні табло в коді Gray або Binary, а клемна плата KBK2 виводить їх на клеми шафи.
• Послідовна лінія — дисплей отримує дані шиною CAN чи RS-485 і має власну адресу. У системах Monarch кожна плата MCTC-HCB на лінії мусить мати унікальну адресу: дві однакові порушують обмін зі станцією.

Monarch MCTC-HCB: одна серія, різні виконання

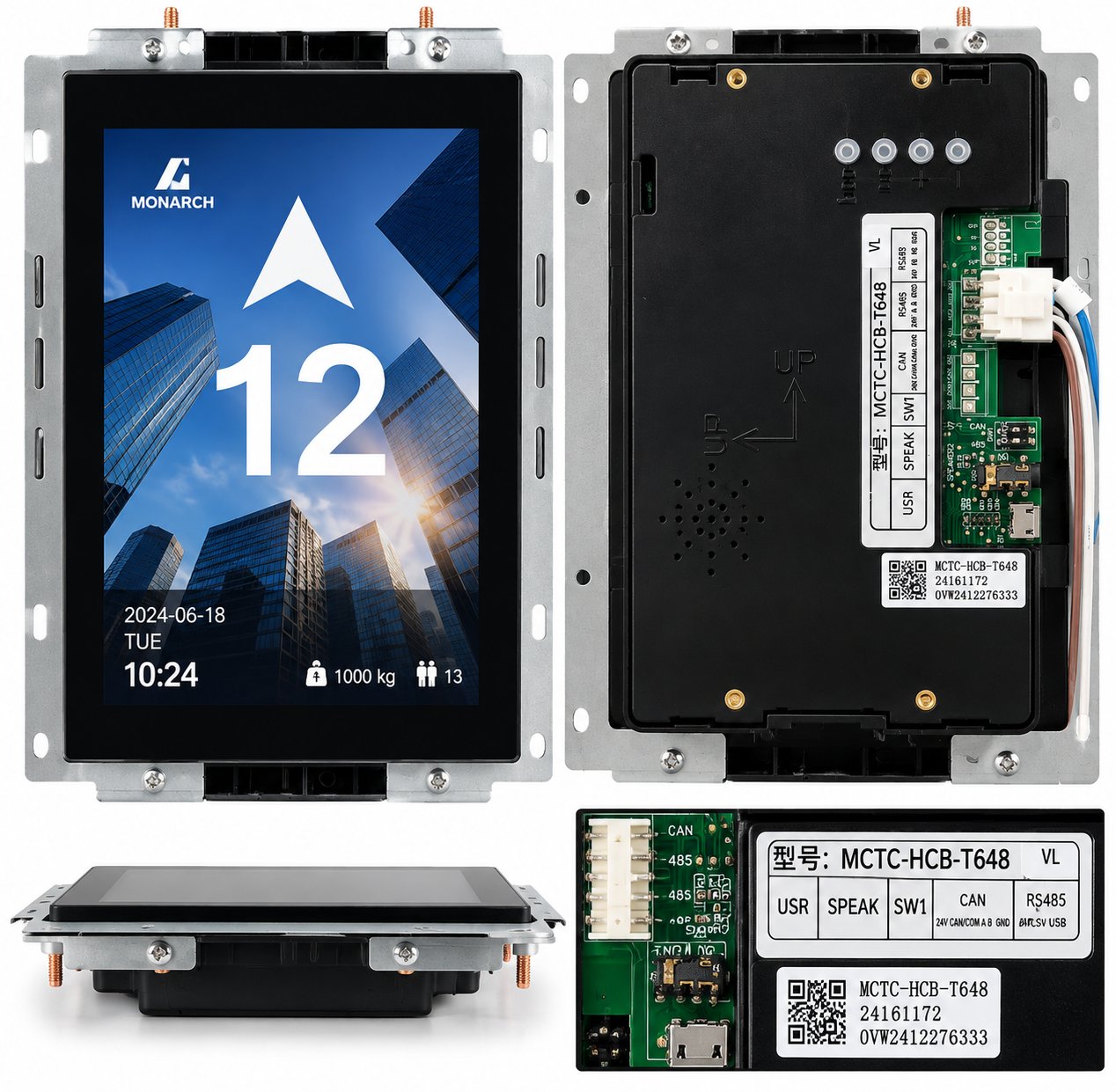

Плати серії MCTC-HCB від Inovance на поверсі приймають виклики й показують поверх і напрямок руху, а в кабіні працюють як дисплей кабіни. MCTC-HCB-T648 — кольоровий 8-дюймовий TFT-дисплей 800 × 600 пікселів для панелі кабіни; фонові зображення й елементи екрана міняють програмою TGUS. Виробник випускає його з інтерфейсом CAN, паралельним і 485, а виконання з суфіксом /S — шифроване. Тому назва моделі ще не визначає заміну: звірте повне маркування знятого дисплея, суфікс і позначення інтерфейсу.

Для підбору знадобляться повне маркування зі звороту дисплея, модель станції керування й габарити під виріз у панелі. Надішліть їх разом із фото — підтвердимо відповідність до виставлення рахунку.
