Кнопки виклику та запчастини до них

Пост виклику й пост наказу

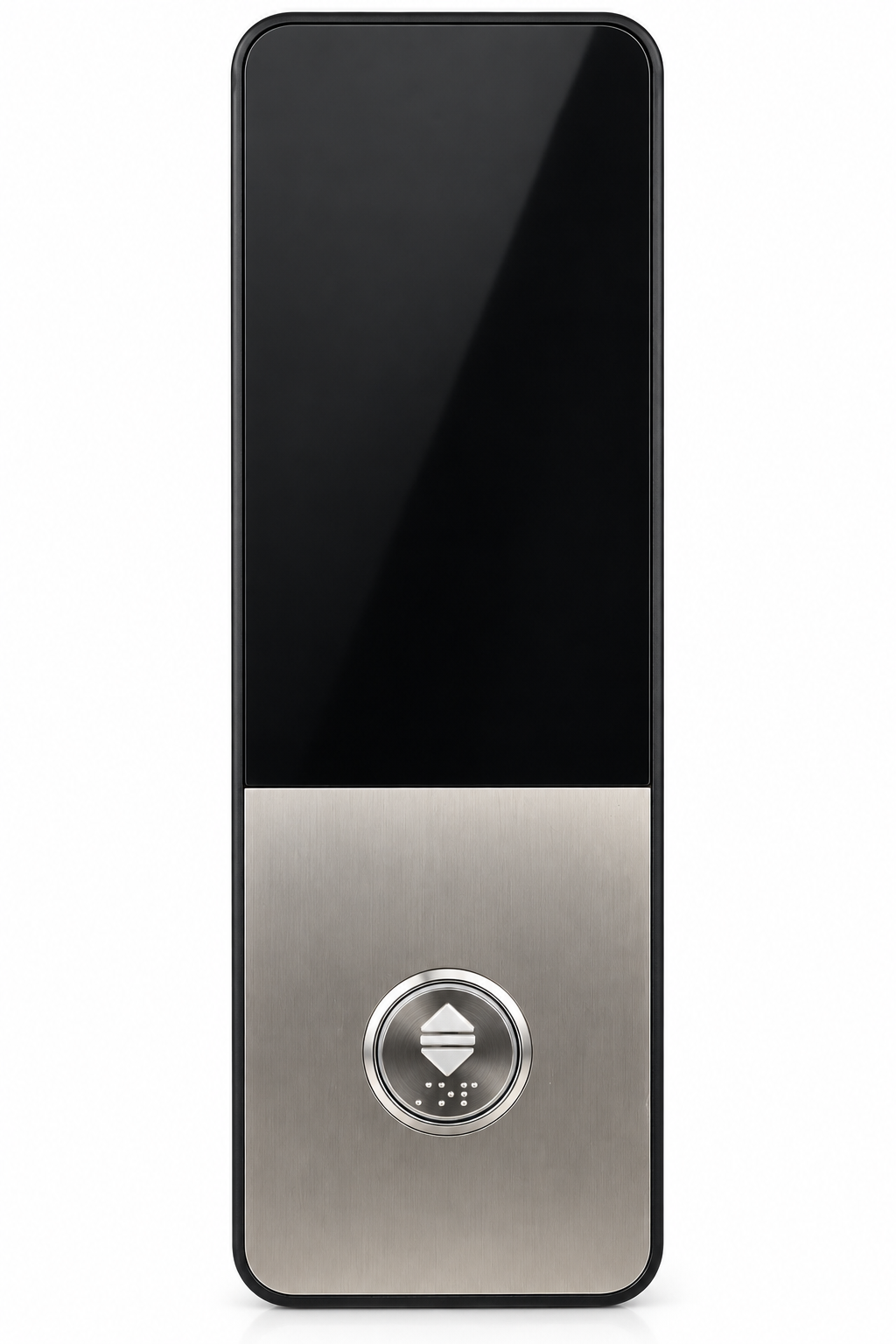

Кнопкою на поверсі пасажир викликає кабіну, кнопкою в кабіні — задає поверх, куди їхати. Механіки називають перші постами виклику або ПВЛ, другі — постом наказу чи кабінним постом. Кнопка — складений вузол: штовхач із символом, контактний елемент, що замикає коло, і підсвічування, яке показує, що виклик прийнято. Тому, коли пост цілий, міняють лише деталь, що вийшла з ладу.

Паралельне чи послідовне підключення

Від того, як пост з'єднаний зі станцією, залежить, яка кнопка підійде на заміну. За паралельного підключення кожна кнопка має власний провід до станції або до блока на даху кабіни. За послідовного пост під'єднано до лінії зв'язку через плату: у системі Arkel ARCODE поверхи й кабіна з'єднані зі станцією лінією CANbus, а кнопки кабіни обслуговує плата CPC. У такому пості кнопка під'єднується до плати, тож звіряйте й роз'єм на ній.

Що перевірити перед замовленням

• Маркування на знятій кнопці чи на звороті поста — виробник і модель.
• Форму й розмір штовхача та отвору в панелі: круглий чи квадратний, діаметр або сторона.
• Напругу й колір підсвічування — з маркування або з документації станції.
• Спосіб підключення: клеми, роз'єм чи пайка.
• Символ на штовхачі: номер поверху, стрілка, відчинення чи зачинення дверей, дзвоник виклику допомоги.

Кнопки на доступному ліфті

Для ліфтів, доступних людям з інвалідністю, вимоги до кнопок задає EN 81-70. Активна частина кнопки має площу щонайменше 490 мм² і вміщує коло діаметром 20 мм, виступає над панеллю й відрізняється від неї контрастом; натискання потребує зусилля від 2,5 до 5 Н і має відчуватися. Символи на кнопках рельєфні, заввишки від 15 до 40 мм. Кнопки в кабіні стоять на висоті від 900 до 1200 мм від підлоги, кнопка виклику на поверсі — не нижче 850 мм і щонайменше за 500 мм від кута стіни. Кнопка виклику допомоги жовта, із символом дзвоника. Міняючи кнопку на такому ліфті, беріть таку саму за розміром і символом, щоб пост не втратив відповідності стандарту.
